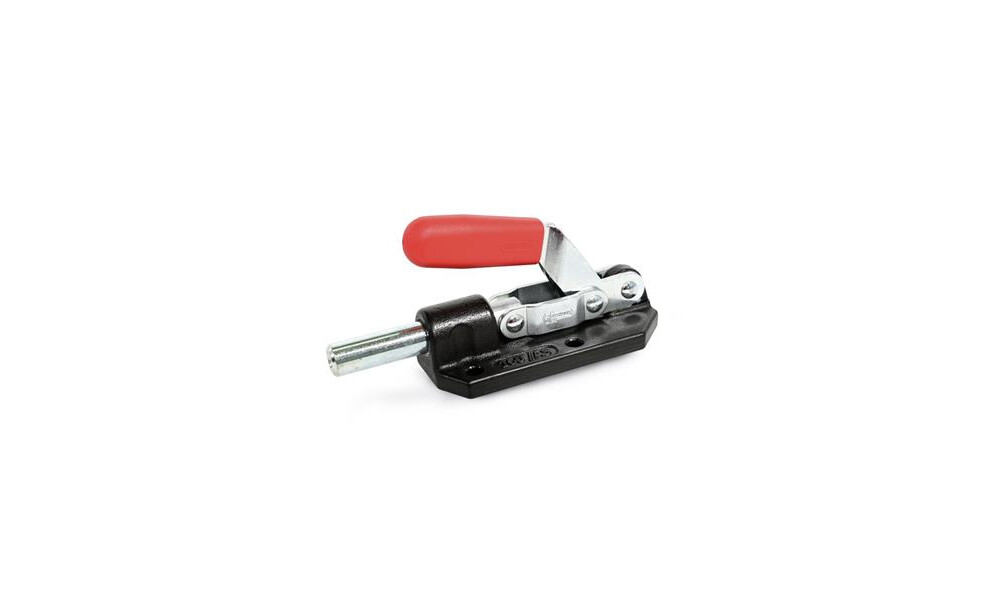

Schubstangenspanner GN 842 können aufgrund ihres massiven, starren Grundkörpers für sehr hohe Haltekräfte eingesetzt werden. Bei der Größe 70 sind die Befestigungsbohrungen mit zylinderischen Senkungen, zur Verwendung von Zylinderschrauben mit Innensechskant DIN 912-M4, versehen.

Technische Eigenschaften:

• Oberfläche: geschmiedet, schwarz lackiert
• Typ: GN842
• Breite b2: 36 mm
• Größe: 70
• Lochabstand m3: 26 mm
• Lochabstand m2: 13 mm
• Gesamtlänge: 86 mm
• Haltekraft N: 1200 N
• Werkstoff: Stahl
• Hub w1: 20 mm
• Gesamtlänge Schubstange l3: 22 mm
• Lochabstand m1: 26 mm
• Höhe h1: 42,5 mm
• Außengewinde Schubstange d3: 0
• RoHS: ja
• Form: AS, Grundkörper Messing / Stahl, geschmiedet
• Breite b1: 64 mm
• Durchmesser d1: 8,5 mm
• Gesamtlänge l1 oder l5: 86
• Gesamtlänge l3: 22

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
