Linearwellen dienen als Laufbahn für Linearlager in
Wellenführungssystemen. Typischerweise aus gehärtetem Präzisionsstahl
gefertigt, bieten sie eine robuste und präzise Oberfläche für die
lineare Bewegung. Ihre einfache zylindrische Form ermöglicht eine
unkomplizierte Installation und eine flexible Anpassung an verschiedene
Anwendungsanforderungen. In Kombination mit den entsprechenden
Lagertypen, wie Linearkugellagern oder Lineargleitlagern, bilden
Linearwellen ein effizientes System für lineare Bewegungen mit variablen
Last- und Geschwindigkeitsanforderungen.
Barbara Siedenhans
Ihre Ansprechpartnerin für die Bereiche der klassischen Antriebstechnik: Ketten, Kupplungen, Verzahnungselemente und Welle-Nabe Verbindungen sowie Lineartechnik.

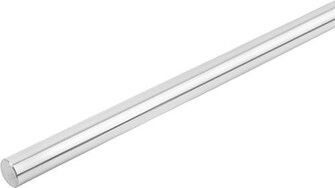

Silberstahl 115CrV3 geschliffen und poliert 16h9x2000mm
Silberstahl 115CrV3 geschliffen und poliert 16h9x2000mm
Material: Silberstahl 115CrV3 // Durchmesser Welle: 16 mm // Produktart: geschliffen und poliert
Kurzfristig verfügbar: 5-7 Werktage
INA Präzisionswellen
INA Präzisionswellen eignen sich sehr gut für den Einsatz als Laufbahn
eines Linearkugellagers. Die Maß- und Formgenauigkeit sowie die Härte
der Welle sollten bei der Auswahl der Laufbahn unbedingt beachtet
werden. Des Weiteren verfügen diese Wellen über eine Radhärtetiefe, die
Werte der sind abhängig von dem Durchmesser der Wellen und sind aus den
Tabellen zu entnehmen. Je nach Einsatzbedingung kann aus den Materialien
CF 53 und X90 gewählt werden. Neigt eine Anwendung zur Korrosionsbildung
oder eine Reinheit ist erforderlich, sollte das X90 Material die bessere
Wahl sein.
In Kombination mit Linearkugellagern werden Linearwellen aus gehärtetem Präzisionsstahl verwendet.
Präzisions-Vollwellen aus Vergütungsstahl
Die Werkstoffqualität der Wellen garantiert eine große Maß- und Formgenauigkeit. Durch die hohe Oberflächenhärte und Oberflächengüte eignen sich die Wellen damit sehr gut als Präzisionslaufbahn für Linearkugellager.
Eine gleichmäßige Einhärtungstiefe gewährleistet den stetigen Übergang von der gehärteten Randschicht auf den zähen, normalgeglühten Kern, der Biegebeanspruchungen aufnehmen kann.
Präzisions-Hohlwellen aus Vergütungsstahl
Hohlwellen eignen sich besonders für gewichtsreduzierte Konstruktionen.
Bei Gleitführungen ermöglicht die ausgedehnte Lastverteilung den Einsatz von weniger harten Gegenlaufflächen. Demzufolge bieten Aluminiumwellen mit einer harten Beschichtung und Wellen aus Kohlefaser den Vorteil eines minimierten Gewichts, während Edelstahlwellen durch ihre ausgeprägte Beständigkeit gegen chemische Substanzen hervorstechen.
Befestigung der Welle
Stahlwellen können entweder an den Enden auf Wellenböcken oder auf einer Wellenunterstützung über die gesamte Wellenlänge fixiert werden.
Bei der Befestigung auf Wellenböcken lässt sich ein unebener Untergrund sehr einfach überbrücken.
Bei höheren Belastungen wird meist die Befestigung auf einer Wellenunterstützung (Tragschiene) verwendet, da diese eine Durchbiegung der Stahlwelle verhindert. Hierfür werden offene Lager mit Segmentausschnitt verwendet.
Endbearbeitung
In unserem Linear Service Center werden Wellen entsprechend den Allgemeintoleranzen für Längenmaße nach
DIN ISO 2768-1 (DIN 7168), Toleranzklasse mittel (m) abgelängt.
