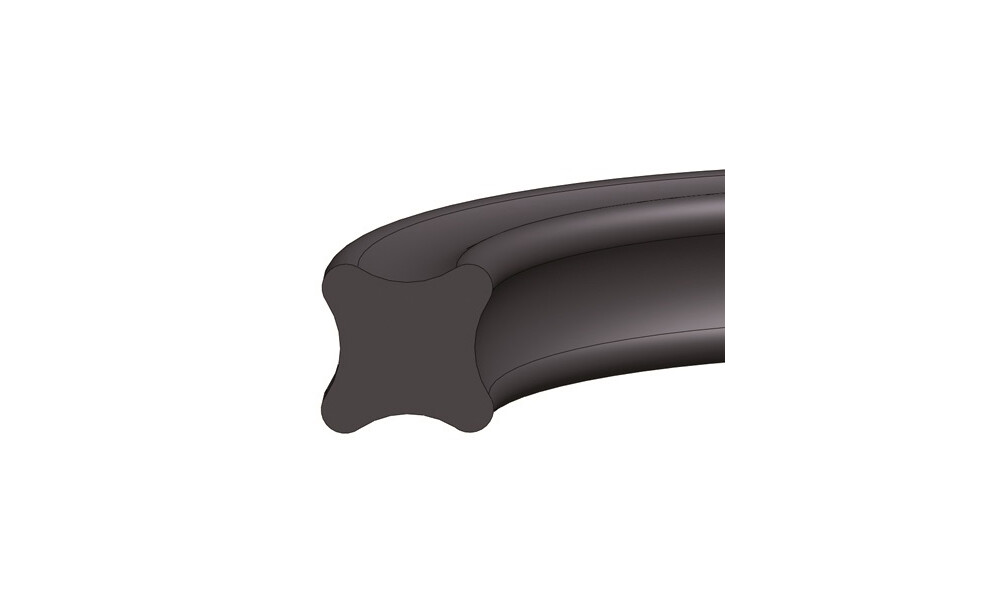

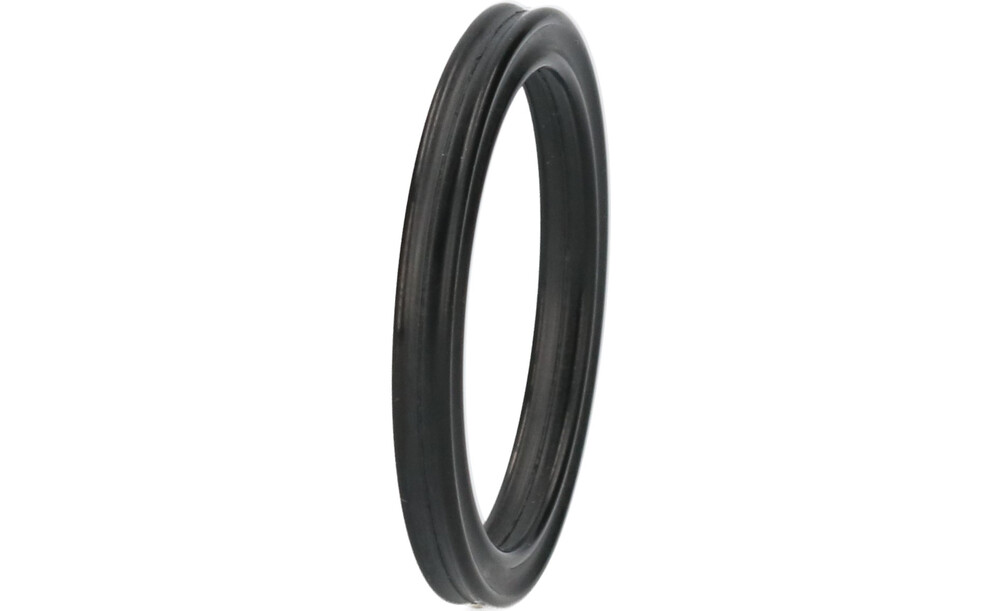

Quad-Ringe sind Vierlippendichtungen mit einem speziell entwickelten
Dichtprofil. Sie ermöglichen die Abdichtung nahezu aller flüssigen und
gasförmigen Medien. Quad-Ringe sind gekennzeichnet durch die Ringform
mit einem nahezu quadratischen Profil. In ihrer Wirkungsweise sind sie
selbsttätige, doppeltwirkende Dichtelemente.
Medien:
Gute chemische Beständigkeit gegen Mineralöle und -fette, Hydrauliköle
H, HL, HLP, schwerentflammbare Druckflüssigkeiten HFA, HFB, HFC bis ca.
+50 °C und Wasser bis max. +80 °C
Betriebseinsatzgrenzen:
Druck (MPa):
dynamisch, hin- und hergehende Bewegung bis 5 MPa, bis 20 MPa mit
Stützringen
statisch bis 5 MPa, bis 40 MPa mit Stützringen
Geschwindigkeit (m/s):
hin- und hergehend ≤ 0,5
rotierend ≤ 2
